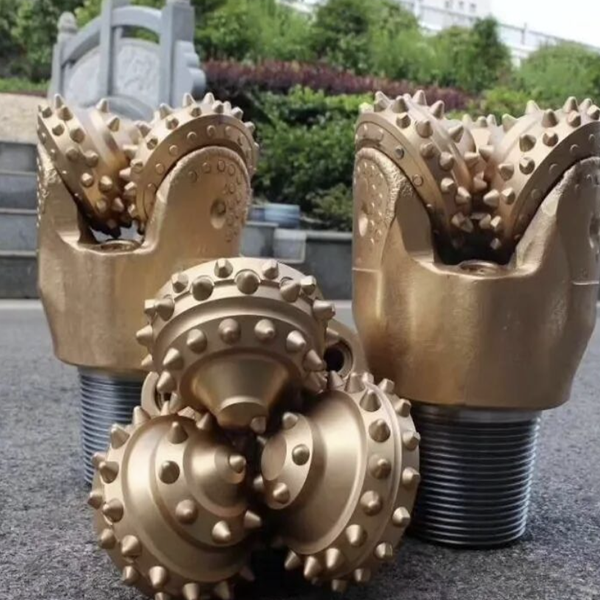

Einsatz eines Tricone-Meißels: Was Gewicht auf dem Meißel und Drehzahl tatsächlich mit dem Gestein bewirken

Ein Dreikegelbohrer am Grund eines Bohrlochs führt eine von drei Aktionen an der Gesteinsformation durch. Nur eine davon ist das Bohren.

Bei geringem Druck auf den Bohrmeißel – unterhalb der Druckfestigkeit des Gesteins – greifen die Zähne nicht. Sie gleiten über den Grund und zerkleinern das Gestein durch Reibung. Die Eindringtiefe ist vernachlässigbar. Die Zähne verschleißen schnell bei nahezu keinem Fortschritt. Dies ist Oberflächenzerkleinerung und die teuerste Art des Bohrens, da man Hartmetall und Lagerlebensdauer verbraucht, ohne praktisch einen Meter zu schaffen.

Bei mittlerer Belastung – nahe, aber nicht über der Druckfestigkeit des Gesteins – dringen die Zähne noch nicht vollständig ein, aber sie bewirken etwas Nützliches: Sie erzeugen ein Netzwerk von Mikrorissen in der Gesteinsoberfläche. Jeder Zahnaufprall erweitert diese Risse ein Stück weiter. Nach genügend Zyklen ermüdet das Gestein schließlich und bricht ab. Es funktioniert, aber es ist langsam. Dies ist die Ermüdungszone.

Bei maximalem Arbeitsgewicht – oberhalb der Druckfestigkeit des Gesteins – dringen die Zähne ein. Jeder Zahndurchbruch erzeugt durch Sprödbruch einen Krater. Späne fliegen umher. Der Bohrer rückt vor. Dies ist die Volumenzerkleinerung, und es ist die einzige Zone, in der tatsächlich gebohrt wird.

Der Trick besteht nicht nur darin, genügend Gewicht zu stemmen, um maximales Trainingsvolumen zu erreichen. Es geht darum, …RechtsGewicht undRechtsDie Geschwindigkeit hängt vom jeweiligen Gestein ab. Denn das Verhältnis zwischen Gewicht auf dem Bohrmeißel (WOB), Drehzahl (RPM) und Bohrgeschwindigkeit ändert sich dramatisch, je nachdem, was sich unter dem Meißel befindet.

Was der Stein mit den Parametern macht

Weiche, plastische Formationen— Ton, weicher Schiefer, lockerer Sand. Die Zähne dringen leicht ein. Der limitierende Faktor ist nicht das Eindringen in das Gestein, sondern die schnelle Reinigung des Bohrlochs, um ein Verklumpen des Bohrers zu verhindern. Verwenden Sie ein moderates Gewicht auf dem Bohrmeißel (WOB) – genug, um die Zähne im Eingriff zu halten, aber nicht so viel, dass der Bohrer zusetzt. Erhöhen Sie die Drehzahl so hoch wie möglich, da die Bohrgeschwindigkeit in diesen Formationen nahezu linear mit der Drehzahl skaliert. Verdoppeln Sie die Drehzahl, verdoppelt sich in etwa die Bohrgeschwindigkeit. In weichem Gestein verschleißen die Zähne kaum, daher spielt die Drehzahl keine Rolle.

Mittelharte Formationen— Fester Kalkstein, Dolomit, mittelfester Sandstein. Hier ändert sich die Spielweise. Die Zähne müssen das Gestein zerkleinern, um einzudringen, und das Zerkleinern braucht Zeit. Der Aufprall muss sich im Gestein ausbreiten, Risse entstehen, und die Bruchstücke müssen sich ablösen. Bei zu hoher Drehzahl lösen sich die Zähne, bevor der Bruch vollständig abgeschlossen ist – es bleiben unvollständige Risse im Gesteinsboden zurück, anstatt vollständige Bruchstücke abzutragen. Das Ergebnis: Höhere Drehzahlen führen nicht zu proportional schnellerem Eindringen. Sie verschleißen die Zähne lediglich schneller, da sie mit höherer Oberflächengeschwindigkeit auf teilweise gebrochenes Gestein treffen.

Ein praktisches Beispiel: In mittelhartem Gestein (etwa 6–7 auf der Protodjakonow-Skala) führt eine Verdopplung der Drehzahl zu einer um 50–70 % höheren Eindringtiefe, nicht zu 100 %. Der Effizienzverlust steigt mit zunehmender Härte.

Harte, abrasive FormationenGranit, Quarzit, Hornstein – hier ergeben sich zwei Probleme: Das Gestein braucht Zeit zum Brechen, und die Zähne verschleißen währenddessen. Drehzahlen oberhalb des optimalen Bereichs wirken sich kontraproduktiv aus. Bei höheren Geschwindigkeiten können die Zähne den Brechvorgang nicht vollständig abschließen, wodurch die Bohrtiefe stagniert oder sogar abnimmt. Gleichzeitig reibt das Hartmetall mit höherer Umfangsgeschwindigkeit an hartem, abrasivem Gestein, was den Verschleiß beschleunigt. Jede Gesteinsformation hat eine praktische Drehzahlgrenze, ab der die Lebensdauer des Bohrers nur noch Lärm verursacht.

Die experimentellen Daten bestätigen dies. In einem kontrollierten Test mit verschiedenen Gesteinsklassen führte eine Verdopplung der Drehzahl zu einer 93% höheren Bohrtiefe in Marmor der Klasse 4, aber nur zu einer 28% höheren Bohrtiefe in porphyrischem Granit der Klasse 9. Von Klasse 4 bis 9 nimmt der Nutzen einer höheren Drehzahl tendenziell ab. Bei den härtesten und abrasivsten Gesteinen bringt eine höhere Drehzahl nahezu keinen Vorteil – sie verkürzt lediglich die Standzeit des Bohrers.

Der WOB Sweet Spot, Stein für Stein

Klebrige, plastische Formationen(Ton, Schlammstein, weicher Schiefer): Geringes Gewicht auf dem Bohrmeißel (WOB). Diese Gesteinsformationen lassen sich leicht schneiden. Zu hohes Gewicht führt dazu, dass sich das Gestein in den Zahnzwischenräumen verdichtet und der Meißel verklebt. Niedrigviskose und niedrigdichte Bohrflüssigkeit beugt Quellungen und Festfressen vor. Kohlenstoffhaltiger Schiefer neigt besonders zum Einsturz – daher ist eine gute Hydraulik und ein geringes WOB wichtig.

Abrasive Formationen(Quarzsandstein, Konglomerat): Höheres Gewicht auf der Schnur. Wenn nicht genügend Druck ausgeübt wird, um die Zähne vollständig im Volumenpressbereich zu halten, verweilen sie zu lange im Ermüdungsbereich, reiben am Gestein und nutzen sich ab. Mehr Gewicht bedeutet weniger Reibung und mehr Pressung, was paradoxerweise den Zahnverschleiß reduziert. Konglomerat birgt das Risiko von Sprüngen des Meißels und Beschädigungen durch Stöße – die Schnur sollte stabil gehalten und nicht zu stark gedraftet werden.

Zerklüftete, höhlenartige Formationen(Karstkalkstein, Verwerfungszonen): Reduziertes Gewicht auf der Auflagefläche (WOB). Trifft der Bohrer auf einen Hohlraum oder eine Bruchzone, entlastet er sich abrupt und trifft dann mit voller Wucht wieder. Ein hohes WOB führt unter diesen Bedingungen zu Zahnbruch und Lagerschäden. Reduzieren Sie das Gewicht, drehen Sie gleichmäßig und lassen Sie den Bohrer die Bruchzone ohne Widerstand durchdringen.

Wechsellagerungen(Abwechselnd harte und weiche Schichten): Dies ist am schwierigsten einzustellen. Der Bohrer ist ständig wechselnder Gesteinsfestigkeit ausgesetzt. Das optimale Gewicht auf dem Bohrmeißel (WOB) für die harte Schicht ist für die weiche Schicht zu hoch. Der Kompromiss: Auf die härteren Schichten abstimmen und eine etwas suboptimale Leistung in den weichen Schichten in Kauf nehmen. Ein Bohrer, der die harten Bereiche bewältigt, bohrt insgesamt schneller als einer, der für die weichen Schichten optimiert ist und in den harten Bereichen an seine Grenzen stößt.

Die Regel, die alles zusammenhält

WOB (WOB – Wob on Board) bringt dich in den Fels. Die Drehzahl (RPM – Rebound) bestimmt, wie oft pro Minute du einen Biss bekommst. Aber der Fels setzt die Geschwindigkeitsgrenze dafür, wie schnell ein Biss abgeschlossen sein kann, bevor der Zahn weiterzieht.

Wenn du dir nur eines merken solltest: Weiches Gestein liebt hohe Drehzahlen, hartes Gestein braucht Zeit. Zu hohe Drehzahl in hartem Gestein führt nicht zu schnellerem Bohren – der Bohrmeißel verschleißt nur. Zu viel Druck in weichem Gestein führt nicht zu tieferem Bohren – der Bohrmeißel setzt sich zu. Finde die richtige Balance, und der gleiche Bohrmeißel, der beim letzten Loch noch so lahm war, wird zum begehrten Arbeitstier.
