Wie werden Gesteinsbohrschaftstangen hergestellt?
Wie werden Gesteinsbohrschaftstangen hergestellt?

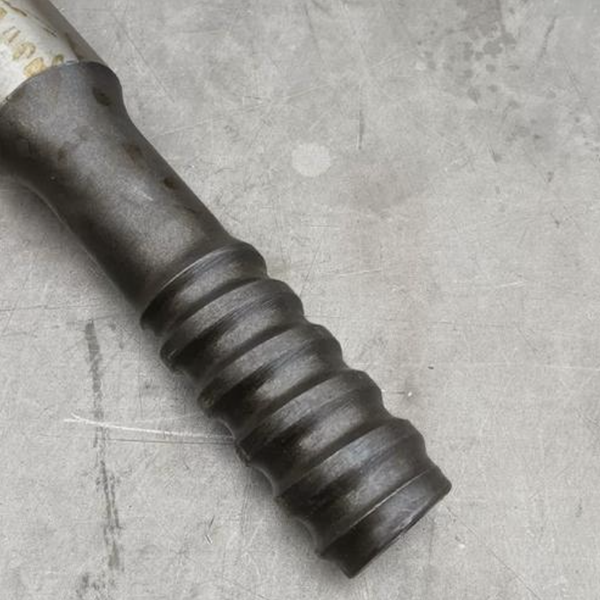

Der Gesteinsbohrschaft verbindet das Bohrgestänge mit dem Gesteinsbohrer und überträgt sowohl die Schlagenergie als auch das Drehmoment. Seine Fertigungsqualität beeinflusst unmittelbar die Bohrleistung, Zuverlässigkeit und Lebensdauer.
1. Wareneingangsprüfung von Stahl
Jede Stahlcharge wird auf chemische Zusammensetzung, metallografische Struktur und Abmessungen geprüft. Diese Kontrollen gewährleisten, dass das Rohmaterial den Konstruktionsanforderungen entspricht und verhindern, dass fehlerhafter Stahl in die Produktion gelangt.
2. Grobbearbeitung
Die Vorbearbeitung umfasst Schneiden, Schmieden, Glühen, Schruppen und die Vorbehandlung mit Wärme. Durch das Schmieden wird das Metallgefüge verdichtet und die Ausgangsgeometrie geformt, während das Glühen Schmiedespannungen abbaut und die Bearbeitbarkeit verbessert.
3. Präzisionsbearbeitung
Durch Präzisionsbearbeitung wird die endgültige Geometrie des Schafts festgelegt. Mittelbohrungen, Außendurchmesser, Keilwellen und seitliche Wasserbohrungen werden mit strengen Maßtoleranzen bearbeitet.
4. Wärmebehandlung
Durch das Aufkohlen wird eine kohlenstoffreiche Oberflächenschicht erzeugt. Luftgekühltes Abschrecken und Anlassen sorgen anschließend für hohe Oberflächenhärte und Verschleißfestigkeit bei gleichzeitiger Erhaltung der Kernzähigkeit und Dauerfestigkeit.
5. Kugelstrahlen und Richten
Durch Richten werden Verformungen aufgrund der Wärmebehandlung korrigiert, während durch Kugelstrahlen Oberflächenoxidschichten entfernt und die Oberflächenreinheit verbessert wird.
6. Oberflächenveredelung
Der Außendurchmesser und die seitlichen Wasserbohrungen werden präzisionsgeschliffen und veredelt, um die Maßgenauigkeit und Oberflächenqualität an den kritischen Passungsbereichen wiederherzustellen.
7. Korrosionsschutz
Standardmäßiger Korrosionsschutz wird für normale Betriebsbedingungen angewendet. Schäfte, die in stark korrosiven Umgebungen eingesetzt werden, erfordern möglicherweise eine Verchromung oder Schutzbeschichtung.
8. Kennzeichnung und Verpackung
Eine eindeutige Kennzeichnung gewährleistet die lückenlose Rückverfolgbarkeit jedes Schaftes über seinen gesamten Lebenszyklus. Nach der Endkontrolle werden die qualifizierten Produkte für den Versand verpackt.
Ein kontrollierter, vernetzter Produktionsprozess gewährleistet die Zuverlässigkeit und Langlebigkeit der fertigen Gesteinsbohrschäfte.
