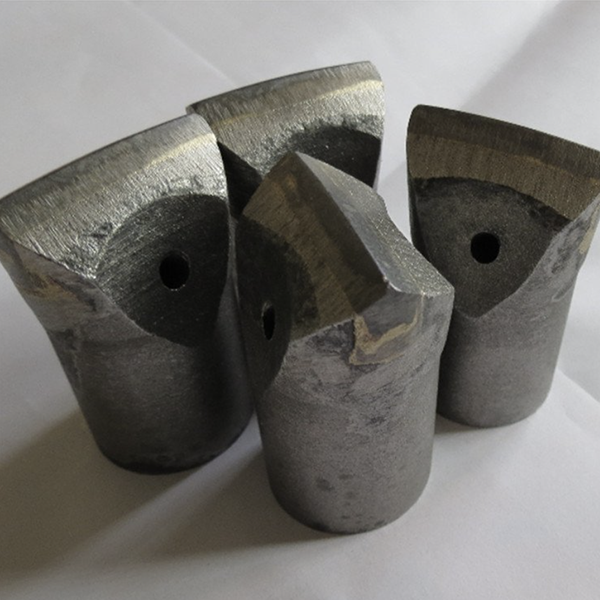

Verbesserte Meißelbohrkronen für schnelleres Gesteinsbohren und längere Lebensdauer

Meißelmeißel, auch Flachmeißel genannt, werden aufgrund ihrer einfachen Bauweise, der unkomplizierten Herstellung und der Möglichkeit zum Nachschleifen weiterhin häufig im Gesteinsvortrieb und Bergbau eingesetzt. Ein herkömmlicher Meißelmeißel nutzt eine lange, gerade Schneide, um Gestein durch Aufprall und Rotation zu zerkleinern.

Diese einfache Schneidgeometrie hat jedoch auch ihre Grenzen. Die äußeren Ecken der Schneide verschleißen oft schneller als die Mitte. In hartem oder brüchigem Gestein können diese Ecken abplatzen, sich verklemmen oder ihre Fähigkeit verlieren, ein rundes Bohrloch zu formen. Ungleichmäßiger Verschleiß verringert die Bohrgeschwindigkeit, erhöht den Nachschleifaufwand und kann die Standzeit des Bohrers verkürzen.

Durch die Optimierung der Geometrie eines Meißelbohrers lassen sich die Schnittlasten besser verteilen, empfindliche Ecken schützen, die Spülung verbessern und die Gesamtkosten pro gebohrtem Meter senken. Ein sinnvoller Ansatz ist der Ersatz der einzelnen langen Schneide durch eine Mehrschneidenanordnung mit abgewinkelten Außenschneidekanten und Spanbrechernuten.

Warum herkömmliche Meißel ungleichmäßig verschleißen

Beim Bohren berührt jeder Punkt der Schneide das Gestein unterschiedlich. Der mittlere Abschnitt der Schneide beschreibt im Allgemeinen eine kleinere Kreisbahn als die äußeren Abschnitte. Je näher ein Punkt am äußeren Durchmesser liegt, desto größer ist die Gesteinsfläche, die er bei jeder Umdrehung durchbrechen muss.

Daher tragen die äußeren Ecken eines herkömmlichen Meißelbohrers oft eine höhere Schneid- und Abriebbelastung als die Mitte. Diese Ecken können zudem die Bohrlochwand berühren, was zu zusätzlicher Reibung und seitlichem Verschleiß führt.

Wenn die Ecken schnell verschleißen, können verschiedene Probleme auftreten:

• Verminderte Fähigkeit, den vollen Lochdurchmesser beizubehalten

• Höheres Risiko von Bit-Störungen

• Schlechte Lochrundheit

• Häufigeres Nachschleifen

• Höhere Schnittfestigkeit

• Größeres Risiko von Kantenausbrüchen

• Verringerte Bohreffizienz

Ziel der modifizierten Meißelkopfkonstruktion ist es, die konzentrierte Belastung dieser empfindlichen äußeren Bereiche zu reduzieren und gleichzeitig die Gesteinsbrechwirkung über die gesamte Meißelfläche zu verbessern.

Von einer langen Kante zu mehreren kurzen Kanten

Der Originalartikel beschreibt ein experimentelles Verfahren, bei dem die beiden leicht verschleißenden Ecken eines Meißels zu abgewinkelten Schneidkanten geschliffen wurden. Anschließend wurden auf jeder Seite der Schneidfläche kleine Nuten angebracht. Dadurch wurde aus einer einzigen langen Schneide mehrere kürzere Schneiden mit unterschiedlichen Schnittrichtungen.

Bei der beschriebenen Konstruktion wurde eine lange Primärschneide in ein Mehrschneidensystem umgewandelt. Die gesamte effektive Schneidkantenlänge erhöhte sich, während die Belastung jedes einzelnen Schneidkantensegments reduziert wurde.

Diese Geometrie kann die Leistung auf verschiedene Weise verbessern.

Erstens schützen die abgeschrägten Außenkanten die ursprünglichen Ecken. Anstatt dass die äußerste Ecke den gesamten seitlichen Abrieb aufnimmt, lenken die abgeschrägten Flächen den Kontakt und verteilen die Kraft auf eine größere Fläche.

Zweitens können mehrere kurze Kanten bei jedem Aufprall mehr Gesteinsbruchstellen erzeugen. Anstatt einer langen, linearen Eindellung kann der Bohrer mehrere sich kreuzende oder versetzte Eindellungen erzeugen. Dies kann dazu führen, dass Gestein unter kombinierter Druck-, Scher- und Stoßbelastung leichter bricht.

Drittens können die Nuten den Spanabtransport verbessern. Wenn die Nutgeometrie mit den Spülbohrungen übereinstimmt, können Luft oder Wasser die Späne effizienter von der Schneidfläche abführen. Ein besserer Spülvorgang reduziert das Nachschleifen der Späne, senkt die Temperatur und verringert den Verschleiß.

Mögliche Vorteile eines Mehrschneiden-Meißelbohrers

Ein gut konstruierter, modifizierter Meißel kann mehrere praktische Vorteile bieten.

Längere Lebensdauer

Durch Entfernen oder Umformen der am stärksten belasteten äußeren Eckbereiche kann die modifizierte Geometrie den punktuellen Verschleiß reduzieren. Der Originalartikel berichtet über historische Tests, bei denen eine abgeschrägte Kante die Standzeit nach dem Nachschleifen verbesserte. Diese Ergebnisse sind als fallbezogene Referenzwerte zu verstehen. Die tatsächliche Standzeitverbesserung hängt von der Gesteinsart, der Bohrleistung, der Spülung, dem Meißelmaterial, der Qualität des Nachschleifens und den Betriebsbedingungen ab.

Das grundlegende ingenieurtechnische Prinzip ist richtig: Wenn die Schnittlast gleichmäßiger verteilt wird, können lokaler Verschleiß und Schäden reduziert werden.

Höhere Durchdringungseffizienz

Ein Mehrschneidenmeißel kann Gestein durch mehrere Kontaktzonen brechen, anstatt sich nur auf eine gerade Schneide zu verlassen. Unterschiedliche Schnittrichtungen können einen unregelmäßigeren und zerklüfteten Bohrlochgrund erzeugen, was die Gesteinsfragmentierung bei gleicher Aufprallenergie verbessern kann.

Der Artikel berichtet von einer signifikanten Verbesserung der durchschnittlichen Bohreffizienz in den vergleichenden Feldversuchen. Bauunternehmen sollten diese Verbesserungen durch kontrollierte Versuche mit demselben Bohrgerät, Bohrgestänge, Luftdruck, Bohrlochdurchmesser und derselben Gesteinsformation überprüfen.

Bessere Führung und Lochform

Ein herkömmlicher Flachbohrer kann Schwierigkeiten haben, ein zentriertes und rundes Loch zu erzeugen, wenn die Schneide ungleichmäßig abgenutzt ist. Ein modifizierter Bohrer, der ein stabileres, konisches Lochbodenprofil erzeugt, kann das selbstführende Verhalten verbessern.

Eine bessere Bohrlochzentrierung kann beim Tunnelbau und Sprengen von großem Wert sein, da Bohrlochabweichungen die Bohrgenauigkeit, die Belastung, den Abstand, die Ladungsplatzierung, die Fragmentierung und den Überbruch beeinflussen.

Weniger Staus und abgeplatzte Ecken

In hartem, brüchigem Gestein kann ein herkömmlicher Meißel den Bohrlochgrund entlang einer schmalen Linie berühren. Dadurch können die äußeren Ecken anfällig für Verklemmen oder Absplitterungen werden.

Eine Mehrschneidenkonfiguration kann die Kontaktfläche vergrößern und die Last breiter verteilen. In Kombination mit einer effektiven Spülung kann dies das Festklemmen von Schneidwerkzeugen und Schneidkantenbeschädigungen reduzieren.

Verbesserte Spülung

Die im Originalartikel beschriebenen kleinen Rillen können Teil des Spülwegs werden. Bei entsprechender Verbindung mit den Luft- oder Wasserbohrungen des Bohrers tragen sie dazu bei, das Bohrklein von der Schneidfläche wegzuleiten.

Eine gute Spülung ist beim Gesteinsbohren unerlässlich. Bleiben Bohrkleinreste am Bohrlochgrund zurück, zerkleinert der Bohrer das bereits zerkleinerte Material erneut, anstatt frisches Gestein zu brechen. Dies erhöht den Energieverbrauch, die Wärmeentwicklung, den Abrieb und den Werkzeugverschleiß.

Vorteile des Nachmahlens

Das Nachschleifen ist für Hartmetall-Meißelspitzen unerlässlich. Bei herkömmlichen Meißeln besteht die Herausforderung darin, dass stark abgenutzte Außenkanten unter Umständen einen erheblichen Materialabtrag erfordern, um das ursprüngliche Profil wiederherzustellen. Dies verbraucht Hartmetall, verlängert die Schleifzeit und erschwert die Einhaltung einer gleichmäßigen Geometrie ohne geeignete Lehren.

Ein modifizierter Fräskopf kann das Nachschleifen vereinfachen, da der Verschleiß an den äußeren, abgeschrägten Kanten lokalisierter bleibt. In manchen Fällen muss im mittleren Bereich weniger Material abgetragen werden. Dies reduziert den Schleifaufwand und schont das nutzbare Hartmetall.

Das Nachschleifen muss jedoch sorgfältig erfolgen. Übermäßige Hitze kann das Hartmetall beschädigen oder die Verbindung zwischen Hartmetall und Werkstückkörper schwächen. Grobe Schleifscheiben können tiefe Kratzer hinterlassen, die zu Rissbildung führen können. Schnelles Abschrecken in Wasser nach Überhitzung kann ebenfalls einen Thermoschock verursachen und sollte vermieden werden, es sei denn, der Hersteller des Werkstücks gibt ein kontrolliertes Verfahren vor.

Das Nachschleifen sollte von geschultem Personal unter Verwendung der richtigen Ausrüstung, Kühlverfahren, Prüfstandards und der vom Bohrmeißelhersteller empfohlenen Geometrie durchgeführt werden.

Praktische Überlegungen vor der Einführung

Eine modifizierte Meißelbohrerkonstruktion sollte vor dem großflächigen Einsatz getestet werden. Folgende Faktoren sollten dabei berücksichtigt werden:

• Gesteinshärte, Abrasivität und Bruchzustand

• Aufprallenergie und Drehzahl der Bohranlage

• Lochdurchmesser und erforderliche Lochgeradheit

• Luft- oder Wasserspülkapazität

• Stahl- und Hartmetallqualität des Bohrers

• Vorhandene Nachschleifkapazität

• Kosten pro gebohrtem Meter, einschließlich Ausfallzeiten und Arbeitskosten

• Vergleich der Eindringrate und der Lebensdauer des Bohrers

Die im Originalartikel beschriebenen historischen Testdaten liefern nützliche Anhaltspunkte, jedoch unterscheiden sich moderne Bohranlagen, Hartmetallsorten und Betriebsbedingungen. Feldversuche sollten von qualifiziertem Bohrpersonal geplant, durchgeführt und ausgewertet werden.

Abschluss

Meißelmeißel sind einfache Werkzeuge, doch schon kleine Änderungen an der Schneidgeometrie können die Bohrleistung erheblich beeinflussen. Durch abgewinkelte Außenkanten, mehrere kurze Schneidkanten und gezielt platzierte Spülnuten können Hersteller und Bohrunternehmen den Verschleiß an den Ecken reduzieren, die Gesteinsfragmentierung verbessern, eine höhere Bohrlochqualität erzielen und den Nachschleifbedarf senken.

Die optimale Meißelkonstruktion ist stets anwendungsspezifisch. Eine erfolgreiche Modifikation muss auf die Gesteinsformation, das Bohrgerät, das Spülsystem, das Meißelmaterial und die Wartungspraxis abgestimmt sein. Durch kontrollierte Feldtests validiert, kann eine verbesserte Meißelmeißelgeometrie zu einer längeren Standzeit und geringeren Bohrkosten beitragen.
