Wie man Gesteinsbohrwerkzeuge für hydraulische Bohranlagen auswählt

Hydraulische Gesteinsbohrgeräte sind für hohe Produktivität im Bergbau, Tunnelbau, Steinbruchbetrieb und Tiefbau konzipiert. Doch selbst ein hochmodernes Gerät kann seine erwartete Leistung nicht erreichen, wenn Bohrstahl und Bohrmeißel nicht optimal auf die jeweilige Anwendung abgestimmt sind.

Für Bauunternehmer geht es nicht einfach darum, die günstigsten Bohrgeräte zu kaufen. Vielmehr geht es darum, präzisere Löcher zu bohren, eine gleichbleibende Bohrgeschwindigkeit zu erzielen, ungeplante Ausfallzeiten zu reduzieren und die Gesamtkosten pro gebohrtem Meter zu senken.

Ein hydraulisches Bohrgerät arbeitet als komplettes Bohrsystem. Der Gesteinsbohrer liefert Schlagenergie, Rotationskraft und Vorschubkraft. Der Schaftadapter überträgt die Energie auf das Bohrgestänge. Die Bohrstangen leiten diese Energie zur Ortsbrust. Der Bohrmeißel bricht das Gestein. Ist ein Teil dieser Kette von minderer Qualität, falscher Geometrie, übermäßigem Verschleiß oder einer ungeeigneten Verbindung, kann das gesamte System an Effizienz verlieren.

Bei der Auswahl von Gesteinsbohrwerkzeugen für ein hydraulisches Bohrgerät verdienen drei Anforderungen besondere Beachtung: Werkzeugqualität und Zuverlässigkeit, Bohrgeschwindigkeit und Bohrlochgeradheit.

1. Zuverlässige Qualität der Gesteinsbohrwerkzeuge

Hochwertige Bohrwerkzeuge sind unerlässlich, da Ausfallzeiten hohe Kosten verursachen. Eine hydraulische Bohranlage kann erhebliche Betriebskosten pro Stunde verursachen, darunter Abschreibung der Ausrüstung, Arbeitskosten, Kraftstoff- oder Stromverbrauch, Wartung, Belüftung und Baustellenbetreuung. Wenn der Bohrvorgang aufgrund eines gebrochenen Bohrgestänges, eines beschädigten Schaftadapters, eines verschlissenen Gewindes oder eines defekten Bohrers unterbrochen wird, sind die Kosten weitaus höher als der Preis des Ersatzteils.

Ein zuverlässiges Bohrgestängesystem sollte eine hohe Geradheit, ausreichende Steifigkeit, Schlagzähigkeit und eine gleichmäßige Wärmebehandlung aufweisen. Der Gestängekörper und das Gewinde müssen Ermüdung, Abrieb und wiederholter Stoßbelastung widerstehen. Eine mangelhafte Gewindequalität kann zu lockeren Verbindungen, Energieverlust, übermäßigem Verschleiß und Schwierigkeiten beim Lösen führen. Ein Gestängebruch kann zudem einen Bohrmeißel oder einen Teil des Bohrstrangs im Bohrloch zurücklassen, was kostspielige Bergungsarbeiten und möglicherweise ein verlustreiches Bohrloch zur Folge hat.

Der Schaftadapter ist ebenso wichtig. Er nimmt die direkte Aufprallenergie des Gesteinsbohrers auf und muss diese effizient in das Bohrgestänge übertragen. Ein Schaftadapter mit ungeeigneten Abmessungen, minderwertigem Material oder verschlissenen Verzahnungen kann zu Verbindungsproblemen, verringerter Bohrleistung und vorzeitigem Ausfall führen.

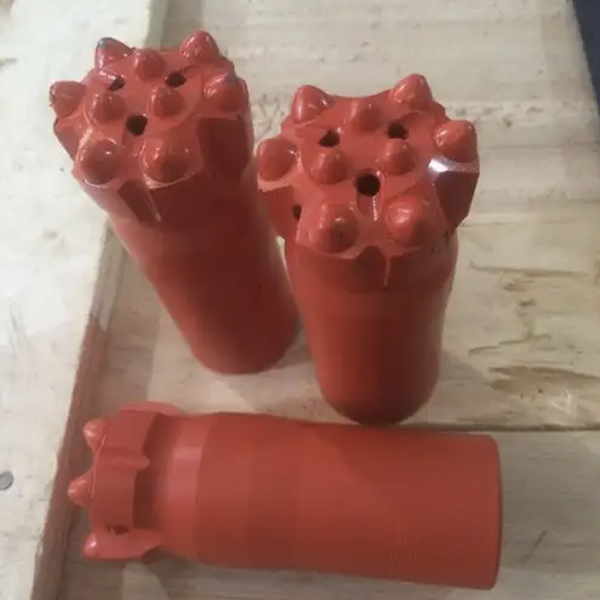

Die Qualität des Bohrers ist ebenso wichtig. Bohrerkörper, Spülbohrungen, Stirnflächengestaltung, Anordnung der Hartmetallspitzen und Gewindeanschluss müssen optimal auf die Gesteinsbeschaffenheit und das Bohrverfahren abgestimmt sein. Ein Bohrer mit schnellem Verschleiß oder Hartmetallspitzenverlust kann den Bohrvorgang verlangsamen und das Risiko von Abweichungen erhöhen.

Aus diesem Grund sollte bei der Auswahl von Bohrwerkzeugen der Fokus auf Lebensdauer und Zuverlässigkeit liegen, nicht nur auf den Anschaffungskosten. Die entscheidende Frage lautet: Wie viele Meter kann dieses Werkzeug unter realen Baustellenbedingungen zuverlässig bohren?

2. Stabile Penetrationsrate

Die Bohrgeschwindigkeit hat einen wesentlichen Einfluss auf die Wirtschaftlichkeit eines Projekts. Bei vielen Bohrarbeiten machen die Kosten der Bohrwerkzeuge selbst nur einen Teil der Gesamtkosten aus. Maschinenlaufzeit, Arbeitskosten, Verzögerungen vor Ort und Unterstützungskosten können deutlich höher ausfallen. Ein Werkzeug, das zwar etwas teurer ist, aber schneller bohrt und länger hält, kann die Gesamtkosten pro Meter senken.

Die optimale Bohrgeschwindigkeit entspricht nicht immer der höchsten kurzfristigen Bohrleistung. Zu hoher Anpressdruck, zu hohe Vorschubkräfte oder zu hohe Drehzahlen können das Gewinde beschädigen, den Verschleiß des Bohrers beschleunigen und das Risiko eines Gestängebruchs erhöhen. Ziel sollte ein stabiles und effizientes Bohren sein, das der Gesteinsformation und dem Betriebsbereich der Bohranlage entspricht.

Unterschiedliche Gesteinsarten erfordern unterschiedliche Bohrmeißelkonstruktionen. Weiches oder brüchiges Gestein benötigt möglicherweise eine Bohrmeißelform, die eine effektive Spülung gewährleistet und Verstopfungen verhindert. Hartes und abrasives Gestein erfordert unter Umständen stärkere Hartmetallspitzen, einen robusten Bohrmeißelkörper und eine Konstruktion, die die Materialstärke über eine längere Lebensdauer beibehält. In sehr harten Gesteinsformationen muss der Bohrmeißel ein ausgewogenes Verhältnis zwischen Bohrleistung, Spitzenstützung und Verschleißfestigkeit aufweisen.

Der Bohrmeißeldurchmesser beeinflusst ebenfalls die Leistung. Bohrlöcher mit größerem Durchmesser erfordern unter Umständen mehr Energie und eine sorgfältige Spülkontrolle. Kleinere Bohrlöcher reagieren empfindlicher auf Ausrichtungs- und Bohrlochgenauigkeit. Bohrgestängedurchmesser, Bohrmeißeldurchmesser und Gesteinsbohrleistung sollten als aufeinander abgestimmtes System gewählt werden.

Die Spülung ist ein weiterer Schlüsselfaktor. Durch die Luft- oder Wasserspülung müssen die Bohrspäne effizient aus dem Bohrloch entfernt werden. Unzureichende Spülung kann zu erneutem Zerkleinern der Bohrspäne, Überhitzung, verringertem Bohrfortschritt und schnellerem Verschleiß von Bohrmeißel und Bohrgestänge führen. Außerdem erhöht sie das Risiko einer Verstopfung des Bohrlochs.

Regelmäßige Inspektionen sind wichtig. Bediener sollten den Verschleiß des Bohrkopfes, den Zustand des Druckknopfes, den Gewindeverschleiß, die Geradheit der Bohrstange und den Zustand des Schaftadapters überwachen. Das rechtzeitige Nachschleifen eines Druckknopfes kann die Bohrleistung wiederherstellen und die Lebensdauer des Bohrkopfes verlängern. Zu langes Warten kann zu gebrochenen Druckknöpfen, übermäßigem Materialverlust oder Schäden führen, die wirtschaftlich nicht repariert werden können.

3. Geradheit der Bohrung und Reduzierung der Abweichung

Die Abweichung vom Bohrlochverlauf ist einer der wichtigsten Qualitätsfaktoren beim Langlochbohren, Tunnelbau und Sprengen. Ein Bohrloch, das zu stark vom geplanten Verlauf abweicht, kann die Sprenggenauigkeit verringern, die Fragmentierung beeinträchtigen, zu ungleichmäßiger Belastung und ungleichmäßigen Abständen führen und die Gesamteffizienz des Aushubs mindern.

Bei Tieflochsprengungen kann eine Abweichung die nutzbare Sprengladungslänge verringern oder zu unsicheren Abständen zwischen den Bohrlöchern führen. Sie kann auch die Menge des durch jede Sprengung effektiv zerkleinerten Gesteins reduzieren. Mit zunehmender Bohrtiefe können kleine Ausrichtungsfehler am Bohrlochkopf zu größeren Abweichungen am Bohrlochgrund führen.

Moderne hydraulische Bohranlagen können durch präzise Positionierung, automatische Vorschubsteuerung und computergesteuerte Bohrfunktionen einige Fehlerquellen reduzieren. Werkzeugbedingte Faktoren spielen jedoch weiterhin eine wichtige Rolle. Eine verbogene Bohrstange, eine verschlissene Gewindeverbindung, eine instabile Meißelkonstruktion oder ein schlecht abgestimmtes Bohrgestänge können allesamt zu Abweichungen beitragen.

Führungsbohrwerkzeuge können in geeigneten Anwendungsbereichen die Abweichung vom Bohrlochdurchmesser verringern. Sie verbessern die Richtungsstabilität beim Bohren, insbesondere in tieferen Bohrlöchern oder unter schwierigen Gesteinsbedingungen. Die richtige Wahl hängt vom Bohrlochdurchmesser, der Gesteinsstruktur, der Bohrtiefe, der Bohranlagenkonfiguration und den Sprenganforderungen ab.

Die Geradheit des Bohrgestänges ist ebenfalls entscheidend. Ein Bohrgestänge mit zu großem Rundlauf kann Vibrationen verursachen und das Halten der Bohrlochlinie erschweren. Die Gewindequalität ist wichtig, da mangelhafte Verbindungen zu Fehlausrichtungen zwischen den Bohrstrangkomponenten führen können. Auch der Bohrmeißel muss den korrekten Durchmesser aufweisen. Ein zu kleiner Bohrmeißel kann die Steuerstabilität beeinträchtigen und das Risiko von Bohrlochabweichungen erhöhen.

Ein systematischer Ansatz zur Werkzeugauswahl

Die besten Ergebnisse erzielt man, wenn Bohrgestänge, Schaftadapter, Kupplungen und Bohrmeißel als ein System ausgewählt werden. Ein Auftragnehmer sollte Folgendes berücksichtigen:

• Gesteinshärte, Abrasivität, Brüche und Wasserbedingungen

• Lochdurchmesser und geplante Lochtiefe

• Leistung und Aufprallenergie der Bohranlage

• Erforderliche Eindringgeschwindigkeit und Toleranz für die Geradheit des Bohrlochs

• Spülmethode und verfügbarer Luft- oder Wasserdruck

• Erwartete Werkzeugstandzeit und Nachschleiffähigkeit

• Kosten pro gebohrtem Meter, nicht nur der Kaufpreis

Feldversuche sind wertvoll, da die realen Bohrbedingungen oft von den Annahmen im Labor abweichen. Ein zuverlässiger Lieferant sollte bei der Auswertung der Bohrdaten helfen, Verschleißmuster identifizieren und geeignete Werkzeugkonfigurationen empfehlen. Die Anwender sollten die endgültige Konfiguration anschließend durch kontrollierte Feldtests bestätigen.

Abschluss

Hydraulische Bohranlagen erzielen ihre beste Leistung, wenn sie mit zuverlässigen, optimal abgestimmten Gesteinsbohrwerkzeugen kombiniert werden. Hochwertiger Bohrstahl reduziert Ausfallzeiten und das Risiko von Bohrfehlern. Geeignete Bohrmeißel gewährleisten stabile Bohrgeschwindigkeiten. Gerade Gestänge, präzise Verbindungen und eine geeignete Meißelgeometrie tragen dazu bei, Abweichungen im Bohrloch zu minimieren.

Für Bauunternehmen im Bergbau, Tunnelbau, Steinbruchbetrieb und Hochbau ist die effektivste Strategie die Bewertung von Bohrwerkzeugen anhand ihres Gesamtnutzens. Das richtige Bohrgestänge leistet mehr als nur Gestein zu bohren. Es trägt zu höherer Produktivität, präziseren Sprengungen, sichereren Arbeitsabläufen und geringeren Kosten pro Meter bei.
