Abstimmung von Bohrgestängelänge und Ausrüstung: So verhindern Sie Bohrlochabweichungen und Bohrgestängeblockaden

Im Untertagebau und Tunnelbau werden Bohrgestänge oft als einfache Kraftübertragungselemente betrachtet. Diese Sichtweise ist unvollständig. Die Länge eines Bohrgestänges beeinflusst direkt die Bohrstabilität, die Bohrlochgenauigkeit, die Vibrationen der Ausrüstung, die Betriebssicherheit und die Gesamtproduktivität. Viele Probleme, die scheinbar durch die Gesteinsformation oder die Bohrmaschine verursacht werden, entstehen tatsächlich durch eine Inkompatibilität zwischen Bohrgestänge, Ausrüstung und Arbeitsbedingungen.

Die Wahl des längsten verfügbaren Bohrgestänges verbessert die Bohrleistung nicht automatisch. Die richtige Wahl ist das Bohrgestänge, das zu den Abmessungen des Streckenvortriebs, dem Bohrlochdesign, dem Bohrzyklus, dem Vorschubsystem und der Bohranlagenstruktur passt.

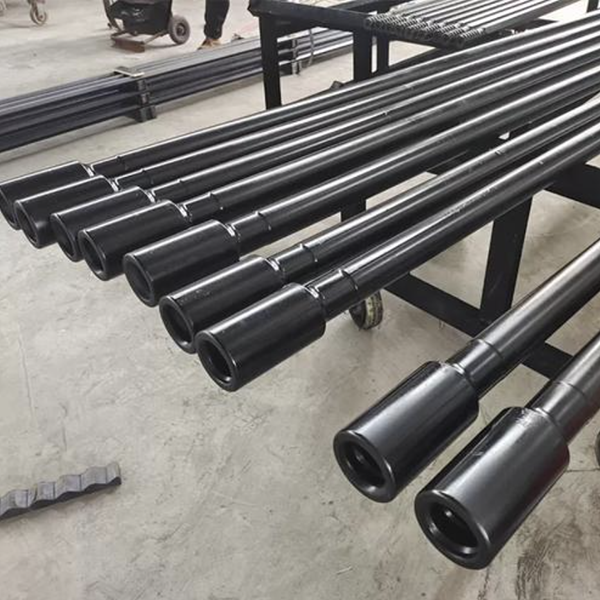

Warum die Länge des Bohrgestänges wichtig ist

Mit zunehmender Länge des Bohrgestänges steigt die Belastung durch Stöße, Drehmomente und Rückwärtskräfte während des Bohrvorgangs. Längere Gestänge reagieren empfindlicher auf Biegung und Vibrationen, insbesondere bei ungenau ausgerichteten Bohrlöchern oder wenn das Gestein harte Einschlüsse und Bruchzonen aufweist.

Ein längeres Bohrgestänge stellt auch höhere Anforderungen an die Bohranlage. Der Vorschubbalken muss ausreichend stützen, der Ausleger muss die erforderliche Steifigkeit aufweisen und das Antriebssystem muss während des gesamten Bohrvorgangs eine gleichmäßige Kraft liefern. Übersteigt die Gestängelänge die Möglichkeiten der Maschine, effektiv zu kompensieren, nehmen die Vibrationen zu und die Bohrgenauigkeit verschlechtert sich.

Dies kann zu Folgendem führen:

• Bohrlochabweichung und mangelhafte Sprenglochgenauigkeit

• Ungewöhnliche Gerätegeräusche und Vibrationen

• Beschleunigter Pleuel- und Gewindeverschleiß

• Höheres Risiko des Verklemmens der Stange

• Niedrigere Bohrdurchdringungsraten

• Erhöhte Ausfallzeiten und Wartungskosten

Aus diesem Grund sollte die Bohrleistung als Gesamtsystem bewertet werden und nicht nur anhand der Maschinenleistung oder der Gestängelänge.

Die Risiken einer mangelhaften Parameterübereinstimmung

Wenn die Länge des Bohrgestänges nicht richtig auf die Ausrüstung und die Baustelle abgestimmt ist, können mehrere Probleme gleichzeitig auftreten.

Eine für das Vorschubsystem zu lange Stange kann sich übermäßig biegen. Dies beeinträchtigt die Geradheit des Bohrlochs und kann zu ungleichmäßigem Kontakt zwischen Stange und Bohrlochwand führen. Die daraus resultierende Reibung erhöht den Energieverlust und kann den Verschleiß an Stange, Kupplungskomponenten und Bohrmeißel beschleunigen.

Eine ungenaue Ausrichtung kann ebenfalls die Wahrscheinlichkeit eines Festklemmens erhöhen. Wenn das Bohrgestänge instabilen Seitenkräften, gebrochenem Gestein oder übermäßigem Vorschubdruck ausgesetzt ist, kann das Bohrsystem die Ausrichtung verlieren. Im Untertagebau kann dies schnell zu einem festsitzenden Bohrgestänge, verzögerten Sprengvorbereitungen oder ungeplanten Wartungsarbeiten an der Ausrüstung führen.

Ein zuverlässiger Bohrvorgang hängt daher von der Abstimmung zwischen Gesteinsbohrer, Vorschubsystem, Auslegerstruktur, Bohrgestänge, Schaftadapter, Meißel und Betriebsparametern ab. Eine Leistungssteigerung einer Komponente kann eine mangelnde Kompatibilität des gesamten Bohrsystems nicht ausgleichen.

Eingebauter Schutz für Hartgesteinsbedingungen

Moderne Untertage-Bohranlagen verfügen zunehmend über Schutzfunktionen, die die Folgen von anormalen Bohrbedingungen minimieren sollen.

Der Blockierschutz erkennt Veränderungen des Bohrwiderstands und verhindert so das Festklemmen des Bohrgestänges im Bohrloch. Die automatische Bohrstoppfunktion reduziert Schäden, sobald das System eine Störung erkennt. Ölstands- und Öltemperaturalarme bieten zusätzlichen Schutz für hydraulische und mechanische Komponenten bei langen Betriebszyklen.

Diese Funktionen sind besonders nützlich in komplexen Hartgesteinsumgebungen, in denen sich die Bohrbedingungen schnell ändern können. Sie ersetzen zwar nicht die korrekte Geräteauswahl, können aber die Schwere von Bedienungsfehlern verringern, Geräteschäden begrenzen und Ausfallzeiten durch Gestängeblockaden, Bohrlochabweichungen oder anormale Vibrationen verkürzen.

Drei Dimensionen für die richtige Auswahl von Bohrstangen

1. Beurteilung der Straßen- und Zufahrtsbedingungen

Vor der Auswahl einer Stange sollte der Arbeitsbereich sorgfältig geprüft werden. Wichtige Faktoren sind die Breite und Höhe der Fahrbahn, der Wendekreis, die Zufahrtswege für Maschinen, die Anforderungen an die Geräteverlagerung und der verfügbare Arbeitsraum.

Ein Bohrgestänge, das in einer großen unterirdischen Kammer gute Dienste leistet, kann in einer engen Fahrbahn unpraktisch oder gar gefährlich sein. Die Maschine muss in der Lage sein, den Ausleger zu positionieren, den Vorschubbalken auszurichten und den Bohrvorgang ohne Behinderung durch die umgebende Struktur abzuschließen.

2. Bestätigen Sie die Konstruktion des Drucklochs.

Die Gestängelänge sollte sich nach dem konkreten Bohrplan richten. Überprüfen Sie die erforderliche Bohrlochtiefe, den Bohrlochdurchmesser, den Bohrwinkel, die Belastung, den Abstand und den Sprengzyklus.

Das Bohrgestänge muss für die geplante Bohrlochlänge ausreichend sein und gleichzeitig Steifigkeit und Steuerbarkeit gewährleisten. In manchen Anwendungsfällen bietet ein kürzeres Bohrgestänge eine bessere Ausrichtung und Flexibilität. In anderen Fällen kann ein längeres Bohrgestänge die Zykluseffizienz verbessern, sofern Bohrgerät und Fahrweg ausreichend Stabilität bieten.

3. Die mechanische Belastbarkeit der Anlage berücksichtigen

Bei der endgültigen Auswahl müssen die Auslegerabdeckung, die Vorschubkapazität, die strukturelle Steifigkeit, die Antriebskraft und die Gesamtstabilität der Maschine berücksichtigt werden.

Bohrgestänge, Bohrmaschine und Vorschubsystem sollten in einem ausgewogenen Bereich arbeiten. Wird die Bohrgestängelänge erhöht, ohne die Kapazität der Antriebs- und Stützsysteme zu überprüfen, kann dies zu verstärkten Vibrationen anstatt zu höherer Produktivität führen.

Die beste Angelrute ist die, die zum jeweiligen Zweck passt.

Ein 2,5 Meter langes Gestänge bietet möglicherweise mehr Flexibilität und erleichtert die Positionierung in beengten Räumen. Ein 3 Meter langes Gestänge kann die Bohreffizienz verbessern, wenn die Ausrüstung über ausreichend Vorschubkapazität verfügt und der Streckenverlauf einen stabilen Betrieb ermöglicht. Keine der beiden Optionen ist generell überlegen.

Das praktische Ziel besteht nicht darin, die extremsten Spezifikationen zu erfüllen, sondern die optimale Abstimmung zwischen Bohrgestänge und Arbeitsbedingungen zu erreichen. Ein korrekt ausgewähltes Bohrgestänge kann die Bohrlochqualität verbessern, den Verschleiß reduzieren, das Risiko von Blockierungen verringern und zu einem gleichmäßigen Bohrzyklus beitragen.

Für Bergbau- und Tunnelbauunternehmen ist die zuverlässigste Vorgehensweise die gemeinsame Bewertung von Streckenführung, Bohrlochplanung, Gerätekapazität und zu erwartenden Gesteinsverhältnissen. Bei optimaler Abstimmung von Bohrmaschine, Gestänge, Bohrmeißel, Vorschubsystem und Betriebsmethode ermöglicht mechanisiertes Bohren eine stabilere Leistung und eine bessere langfristige Kostenkontrolle.

Für Projekte, die kontrollierten Aushub oder vibrationsarmes Gesteinsbrechen erfordern, kann das O2 Gas Energy Rock Splitting System von Gaea Rock auch als ergänzende Lösung in Betracht gezogen werden, wenn herkömmliche Sprengungen oder übermäßige Bohrstörungen unerwünscht sind.
