Vier Arten von Kupplungshülsen: Das kleine Teil, das darüber entscheidet, ob Ihr Bohrgestänge hält

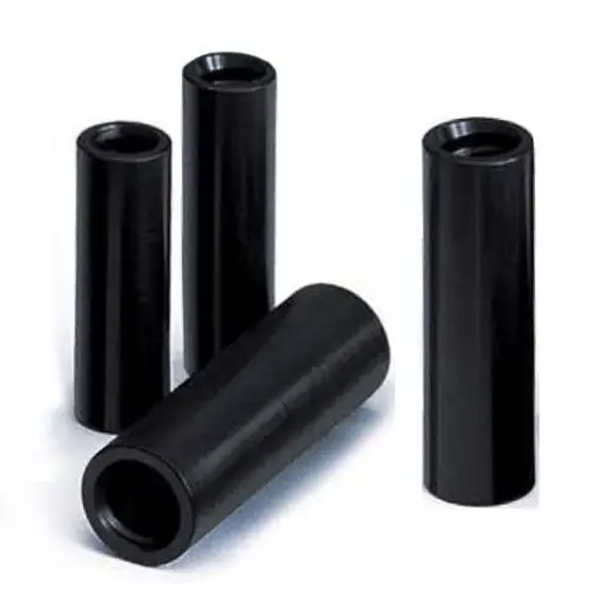

Eine Kupplungshülse sieht unscheinbar aus. Es ist ein etwa 30 cm langes Gewinderohr aus Stahl, das zwischen zwei Bohrgestängen sitzt. Doch wenn sie versagt – und das wird sie, wenn man den falschen Typ wählt – steht alles dahinter still. Der Gestängestrang reißt im Bohrloch auseinander, und man muss Stahlteile aus dem Bohrloch fischen, anstatt Aufnahmen zu machen.

Die gute Nachricht: Kupplungshülsen lassen sich in vier klare Kategorien einteilen. Wählen Sie den passenden Hülsentyp für Ihre Anlage und Ihren Anwendungsfall, dann läuft alles zuverlässig und lange. Wer rät, wird es bitter bereuen.

Vollsteg-Manschetten: Wenn Sie sich keine Schwachstelle leisten können

Eine Vollbrücken-Kupplungshülse ist die robusteste Lösung. Gefertigt aus hochwertigem legiertem Stahl mit durchgehärteter Wärmebehandlung, ist sie so konstruiert, dass sie der vollen Stoßbelastung und dem Drehmoment einer Hochleistungsbohrmaschine standhält. Das Gewindeprofil ist typischerweise trapezförmig – tiefer als Standardgewinde, mit größerer Auflagefläche an der Lastflanke –, wodurch die Verbindung auch bei starker Beanspruchung fest sitzt und sich dennoch sauber lösen lässt, wenn die Saite demontiert werden muss.

Diese Hülsen sind ideal für Bohranlagen mit unabhängigen Drehantrieben, bei denen das Drehmoment unabhängig vom Schlag wirkt. Ob große Tagebau-Sprenglochbohranlagen, schwere Tunnelbohrmaschinen oder Produktionsbohrungen in Hartgestein – wenn die Anlage erhebliche Energie durch das Bohrgestänge leitet, ist eine Vollbrückenhülse die einzig sinnvolle Lösung.

Sie kosten mehr. Aber sie sind es wert.

Halbbrückenhülsen: Der Drehmomentspezialist

Eine Halbbrückenhülse nutzt eine unterbrochene Brückenkonstruktion – weniger Material im Mittelteil, stärker auf die Gewindeeingriffszonen an beiden Enden konzentriert. Das Ergebnis ist eine leichtere Hülse, die dennoch hohe Drehmomente aufnimmt, jedoch etwas von der Schlagfestigkeit einer Vollbrückenhülse einbüßt.

Diese Bohrgestänge eignen sich am besten für Anwendungen, bei denen das Drehmoment die dominierende Belastung darstellt und nicht die reine Schlagkraft – beispielsweise bei Untertage- und Kabelverankerungen sowie kleineren Erschließungsbohranlagen. Sie lassen sich gut mit den in diesen Bereichen üblichen Wellen- und Stufengewindeprofilen kombinieren.

Wenn Sie in einem Untergrund arbeiten, in dem eine zuverlässige Drehmomentübertragung erforderlich ist, aber nicht die maximale Aufprallenergie genutzt wird, bietet eine Halbbrückenhülse den idealen Kompromiss zwischen Kosten und Leistungsfähigkeit.

Reduzierhülsen: Wenn die Stangen nicht zusammenpassen

Manchmal ist das Bohrgestänge nicht einheitlich. Beispielsweise können Schaftadapter und oberes Gestänge aus T45-Gewinde bestehen, während im Bohrloch aus Gewichtsgründen oder weil diese Gestänge vorrätig sind, T38-Gestänge verwendet werden sollen. Eine Reduzierkupplung ermöglicht diesen Übergang.

Reduzierhülsen aus mittelgekohltem oder legiertem Stahl sind einfacher konstruiert – ihre Aufgabe ist klar: zwei Gewindegrößen sicher zu verbinden. Sie sind zwar nicht für Anwendungen mit extremen Belastungen ausgelegt, aber im richtigen Kontext unverzichtbar. Jeder Betrieb, der mit unterschiedlichen Stangendurchmessern arbeitet, sollte einige Reduzierhülsen vorrätig haben. Sie sind eine kleine, kostengünstige Absicherung gegen Produktionsausfälle aufgrund fehlender Stangen mit dem passenden Durchmesser.

Gerade Hülsen: Der universelle Verbinder

Die gerade Kupplungsmuffe ist die gebräuchlichste Ausführung. Sie verbindet zwei Gestänge mit gleichem Durchmesser und Gewinde. Kompakt, einfach und in nahezu allen Gewindegrößen erhältlich. Für die meisten Tunnel- und allgemeinen Bergbauanwendungen, bei denen das gesamte Gestänge einem Gestängedurchmesser entspricht, ist dies die optimale Lösung.

Verwechseln Sie aber nicht minderwertige Ware mit Massenware. Die Stahlsorte und die Wärmebehandlung sind nach wie vor entscheidend. Eine gerade Hülse aus minderwertigem Material neigt unter Belastung genauso schnell zum Fressen wie jedes andere Bauteil. Kaufen Sie bei einem Lieferanten, der die Legierung und das Herstellungsverfahren angibt, nicht nur die Abmessungen.

Ein Ärmel passt nicht allen

Die Kupplungshülse ist zwar das unscheinbarste Bauteil des Bohrgestänges, aber gleichzeitig dasjenige, dessen Ausfall die längsten Stillstandszeiten verursacht. Eine gebrochene Stange kann man herausziehen und ersetzen. Eine beschädigte Hülse, bei der das Bohrgestänge zur Hälfte im Bohrloch steckt, ist hingegen ein viel größeres Problem.

Achten Sie darauf, dass die Hülse zum Antriebssystem Ihres Rigs passt. Passen Sie das Gewinde an die Gewindestangen an. Und wenn Sie mit einem leistungsstarken Drifter in hartem Gestein fischen, sparen Sie nicht am Verbindungsstück, das Ihre Schnur zusammenhält.
